確認申請が必要な工作物

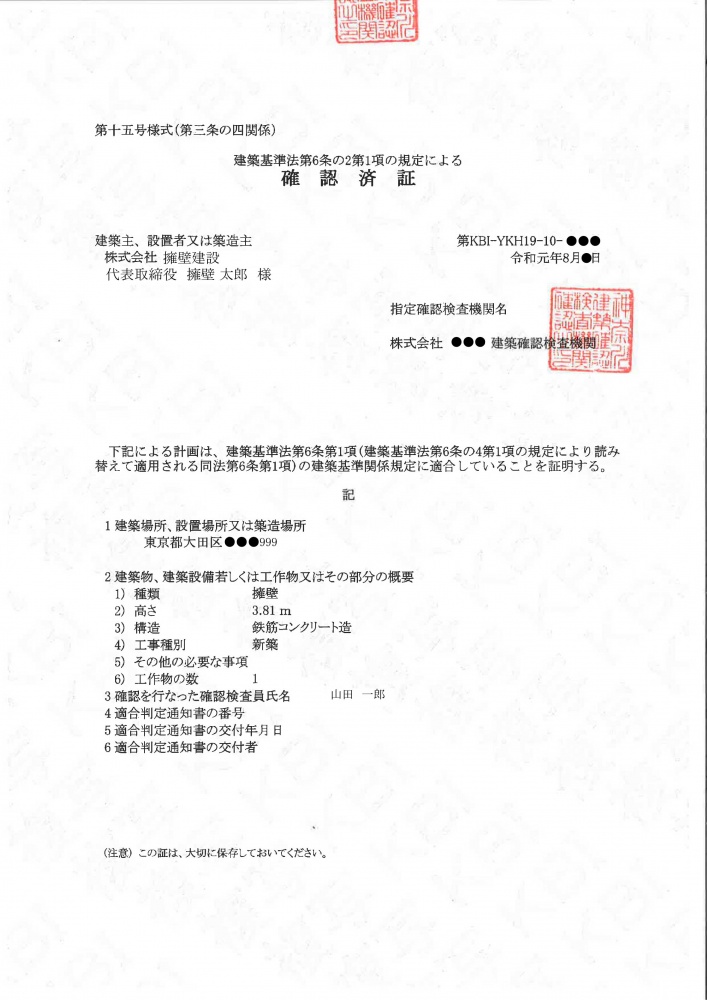

・高さが２mを超える擁壁を築造する場合（下図参照） ・高さが２mを超える階段・地下車庫を築造する場合 ※個別の案件や詳細につきましては、当社にお問い合わせください。 （参照：確認済証） 原則として下記の条件に当てはまる擁壁を作る場合は 「建築・宅地指導センター　宅地審査課　指導係045-210-9813 」へ 確認申請手続きが必要です。

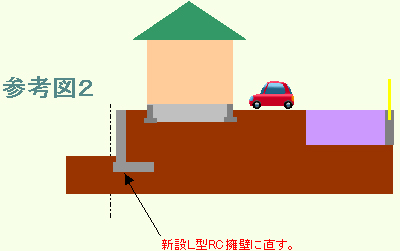

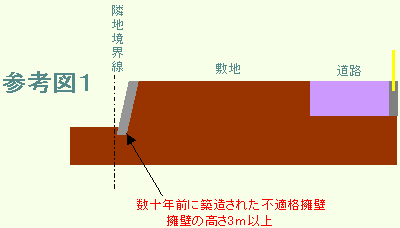

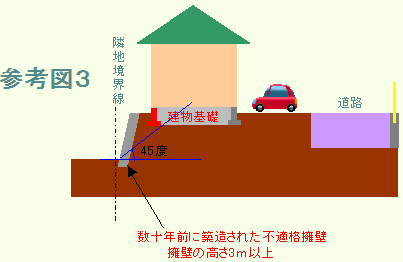

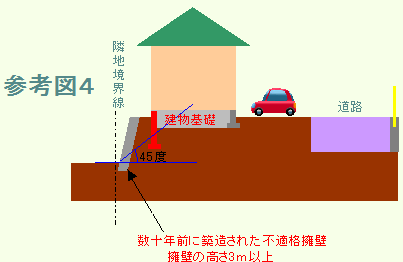

高さが２ｍを超える擁壁の説明

・前面地盤高から擁壁の高さが２ｍ以下の場合は、原則的に確認申請が必要ありません。高さがちょうど2ｍの場合は確認申請が必要ありません。 （個別案件に関しましては、必ずご確認ください） ・Ｈ≦２ｍ　　擁壁高とはＨの高さをいいます。 ・右図の場合は前面が道路になっておりますが、隣家との境界側に擁壁を作る場合は隣家の庭の高さが前面地盤高になります。 ・前面地盤が斜め（坂道）の場合で一部分が、２ｍを超えてしまう場合も対象になります。

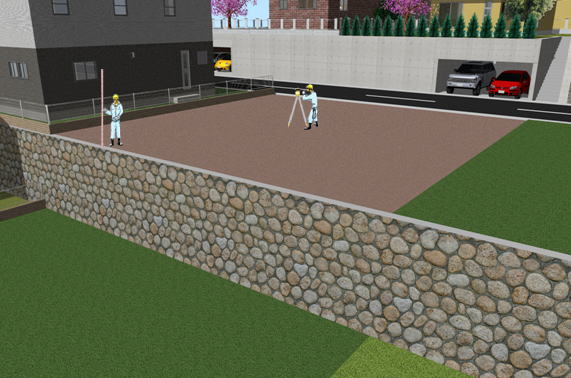

作業工程１（現場着手前）・・・現場を開始する前に、測量・構造検討・設計業務を終わらせます。当然必要な場合は、工作物確認申請・宅地造成の許可は事前に取得します。

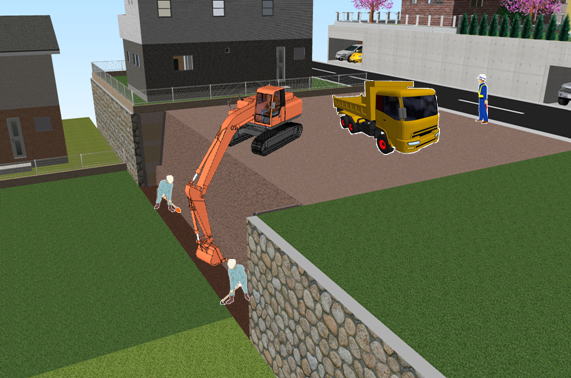

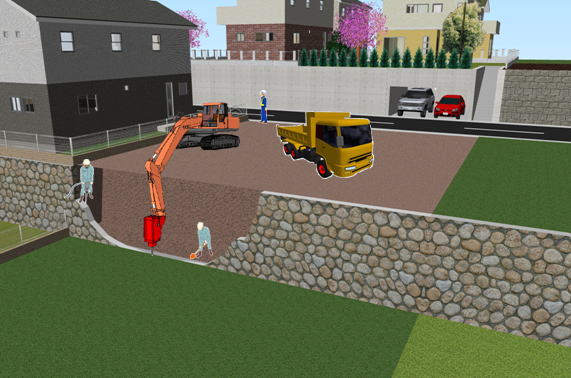

作業工程２・・・既存擁壁取り壊し

現況が既存不適格擁壁などの場合はその擁壁を取壊しながら掘削作業を進めていきます。

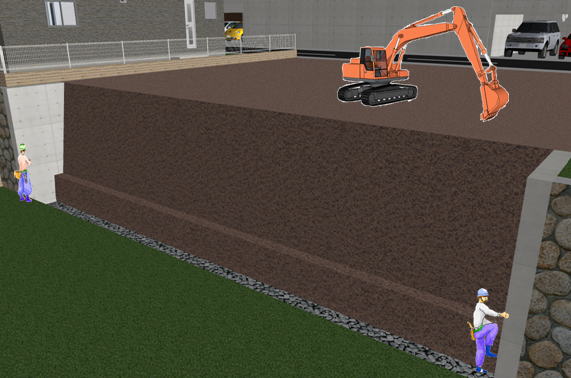

作業工程３・・・床付け作業（掘削完了）

現況が既存擁壁などの場合はその擁壁を取壊してから掘削する。
掘削で発生した土は、可能であれば宅地内に仮置きする。そのスペースがない場合は、
余分な土はダンプトラックで現場外に搬出し処分する。

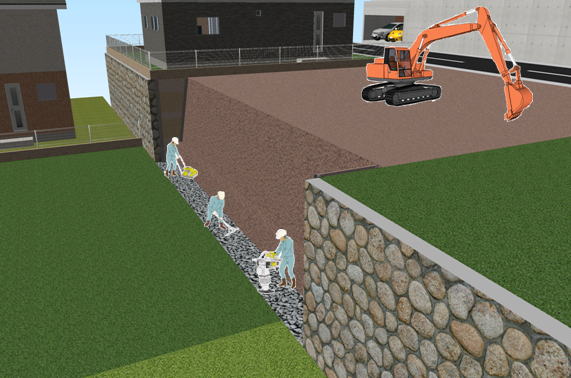

作業工程４・・・基礎砕石（栗石）

栗石基礎工（径20～30㎝程度の小玉石、小割石のこと。割栗石という。）

作業工程５・・・隔壁（かくへき）

隣地との境界で、古い擁壁を切断したことにより、その面の土が崩れないように、コンクリートの壁（隔てる壁の意味）を造ります。

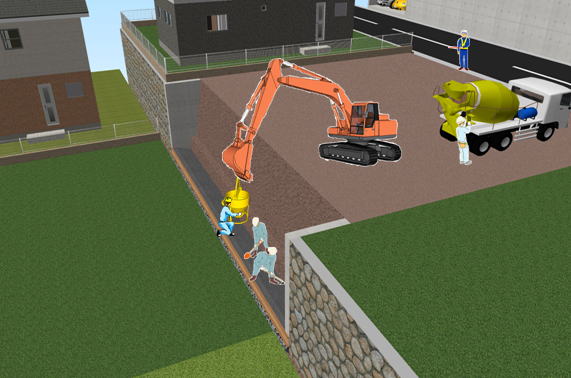

作業工程６・・・基礎コンクリート

基礎栗石の上に型枠を組み基礎コンクリートを打ち込む。

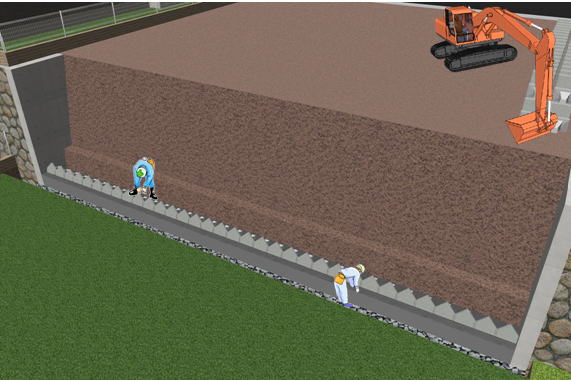

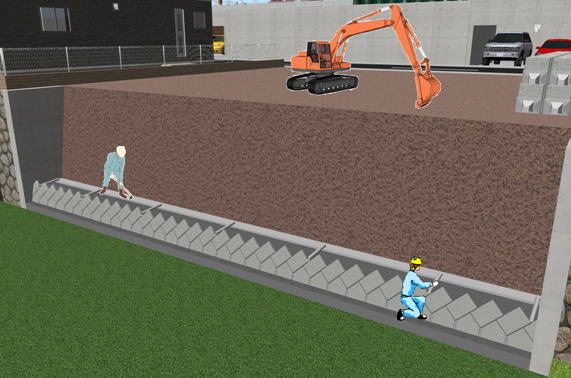

作業工程７・・・1段目ブロック積工

基礎コンクリートの上に1段目の根石を積ます。（1段目のブロックを根石とも呼びます。）

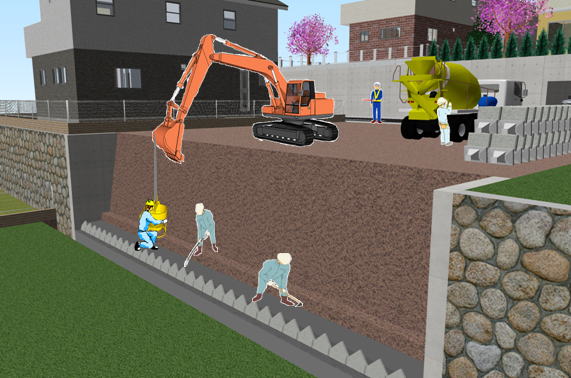

作業工程８・・・裏込めコンクリートの打ち込み

積んだブロックの裏に、所定の厚みと高さで、コンクリートを打ち込みます。

作業工程９・・・止水コンクリート、水抜きパイプ設置

２段目ブロックを積み、裏込めコンクリートを打ち込むと、擁壁の前の地盤より上に来たところ（地上に見える）から、水抜きパイプを設置する。
またその際に、止水コンクリートも打ち込む。

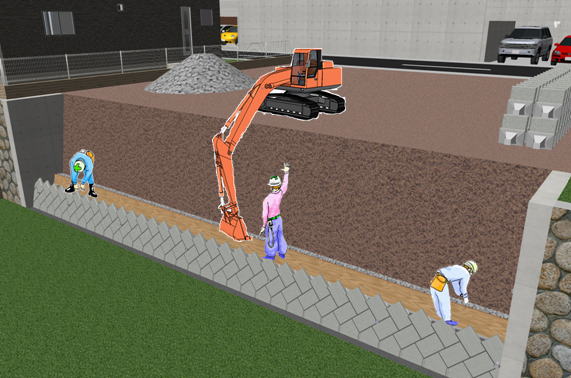

作業工程１０・・・3段目のブロック積

3段目以降からは、ブロックが地上に出る。まずブロックを並べてから、裏込めコンクリートの巾の位置で型枠を立てる。
さらにその裏に排水層になる砕石を入れる。
その後、裏込めコンクリートを打ち込む。

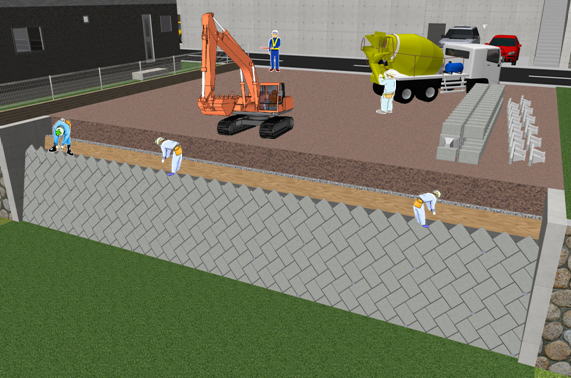

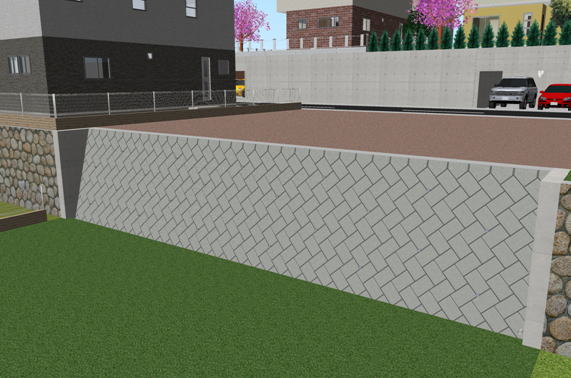

作業工程１１・・・４段目以降のブロック積

3段目の作業を繰り返し行う。
4段目ブロックを積む→型枠→排水層の砕石を入れる→裏込めコンクリートを打ち込む→5段目のブロックを積む
この作業サイクルを1段づつ繰り返し行います。

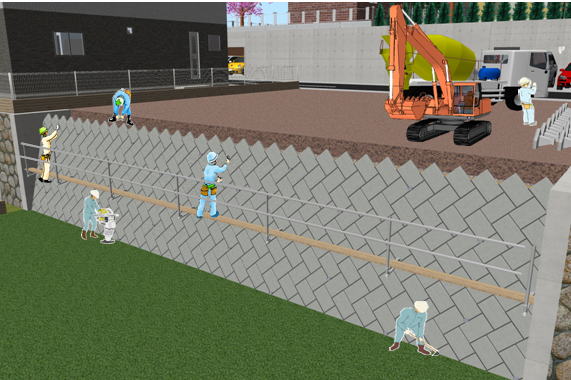

作業工程１２・・・目地モルタル、埋戻し

ブロックを積み上げていく作業と並行して目地モルタル（ブロックの継ぎ目をモルタルで見栄えよく仕上げること）を仕上げていきます。
また、基礎部分の埋戻しも行います。

作業工程１（現場着手前）・・・現場を開始する前に、測量・構造検討・設計業務を終わらせます。当然必要な場合は、工作物確認申請・宅地造成の許可は事前に取得します。

作業工程２・・・既存擁壁取り壊し

現況が既存不適格擁壁などの場合はその擁壁を取壊しながら掘削作業を進めていきます。

作業工程３・・・床付け作業（掘削完了）

現況が既存擁壁などの場合はその擁壁を取壊してから掘削する
掘削で発生した土は、可能であれば宅地内に仮置きする。
そのスペースがない場合は、ダンプトラックで現場外に搬出し地下車庫完成後、埋め戻しに必要な量の土だけを運び込んでくる

作業工程４・・・基礎砕石（栗石）

床付け面の土の上に、砕石15cm程度を敷均し、締固めます。

作業工程５・・・均しコンクリート打設

基礎砕石の上に構築される構造物の墨出し作業などのために数㎝の厚さで打設されるコンクリート。基礎コンクリートと基礎砕石が混ざり、基礎コンクリートの品質低下を防ぐ役割もする。

作業工程６・・・底版・壁部鉄筋組立

底版（基礎）と壁部分の鉄筋を組み立てます。
鉄筋とは、構造物において引張力の弱いコンクリートを補強する目的で、コンクリート中に埋め込む鉄線。鉄筋の太さは、径６㎜から32㎜まで各種ある。

作業工程７・・・底版（基礎）コンクリート打設

底版部分のコンクリートを打設します。現場の状況により、下図のようにコンクリートミキサー車から直接コンクリートを打設する場合と、ポンプ車を利用する場合があります。

作業工程８・・・止水板設置

底版コンクリート打設作業と同時に、底版コンクリートと壁コンクリートの打継ぎ部分に、外部からの水の浸入を止める板（下図の深緑の板）を埋込みます。

作業工程９・・・内壁・スラブ型枠

内壁からスラブ型枠（天井）への順番で型枠の組立作業を進めます。

作業工程１０・・・足場組み立て

車庫外周部の高い場所の鉄筋、型枠を組み立てるために足場を架けます。

作業工程１１・・・鉄筋組立（外側・パラペット・階段）

外側壁の鉄筋組立（スラブ部分鉄筋組立て完了後、外側の型枠を組立てます。）
パラペット鉄筋組立（車庫の上に立ち上がる壁のこと）
鉄筋型枠（車庫と階段が一体の場合）

作業工程１２・・・型枠組立（外側・パラペット・階段）

外側壁の型枠組立（スラブ部分鉄筋組立て完了後、外側の型枠を組立てます。）
パラペット型枠組立（車庫の上に立ち上がる壁のこと）
階段型枠（車庫と階段が一体の場合）

作業工程１３・・・壁・スラブ・階段部分コンクリート打設

壁・スラブ部分コンクリート打設
（多くの場合が、直接ミキサー車からコンクリートを流し込めないため、コンクリートポンプ車を使用します。）

作業工程１４・・・壁型枠・足場の解体

壁型枠・足場の解体
この時点では、スラブ（天井）の型枠は、コンクリートの強度が出るまで、外しません。
コンクリート打設後、壁部分で2日～5日後に型枠を外します。スラブ部分で12日～25日後に型枠を外します。

作業工程１５・・・土の埋戻し

埋戻し工（所定の高さまで土を埋める）

作業工程１６・・・完成

所定の高さまで土を埋め終われば完成です。

作業工程１７・・・さらに工事を行います。

不適格擁壁を同時に造り直すことも可能です。

シャッターを後から取り付けます。（電動シャッターの場合は、事前に電気配管を施工しておきます。）

車の洗車に水道設備を設けることもできます。（均しコンクリートまでに、事前に水道配管を施工しておきます。）

完成です。

トップへ戻る

作業工程１（現場着手前）・・・現場を開始する前に、測量・構造検討・設計業務を終わらせます。当然必要な場合は、工作物確認申請・宅地造成の許可は事前に取得します。

作業工程２・・・既存擁壁取り壊し

現況が既存不適格擁壁などの場合はその擁壁を取壊しながら掘削作業を進めていきます。

作業工程３・・・床付け作業（掘削完了）

現況が既存擁壁などの場合はその擁壁を取壊してから掘削する。
掘削で発生した土は、可能であれば宅地内に仮置きする。そのスペースがない場合は、余分な土はダンプトラックで現場外に搬出し処分する。

★ポイント・・・両側の隣地の土地が崩れないように、同時作業で山留め作業を施工する。

作業工程４・・・基礎砕石（栗石）

床付け面の土の上に、砕石20cm程度を敷均し、締固めます。

作業工程５・・・均しコンクリート打設

基礎砕石の上に構築される構造物の墨出し作業などのために数㎝の厚さで打設されるコンクリート。基礎コンクリートと基礎砕石が混ざり、基礎コンクリートの品質低下を防ぐ役割もする。

作業工程６・・・底版部鉄筋組立

底版（基礎）部分の鉄筋を組み立てます。（壁部鉄筋と同時に組む場合もあります。）
鉄筋とは、構造物において引張力の弱いコンクリートを補強する目的で、コンクリート中に埋め込む鉄線。鉄筋の太さは、径６㎜から32㎜まで各種ある。

作業工程７・・・壁部鉄筋組立

壁部分の鉄筋を組み立てます。（壁上部を底版コンクリート打設後に組む場合もあります。）
鉄筋とは、構造物において引張力の弱いコンクリートを補強する目的で、コンクリート中に埋め込む鉄線。鉄筋の太さは、径６㎜から32㎜まで各種ある。

作業工程８・・・底版（基礎）コンクリート打設

底版部分のコンクリートを打設します。現場の状況により、コンクリートミキサー車から直接コンクリートを打設する場合と、下図のようにポンプ車を利用する場合があります。

作業工程９・・・・足場組立

高いところで作業するために足場を組み立てます。
擁壁の高さが一定の高さを超えてくると鉄筋組立の前に足場を設ける場合もあります。

作業工程１０・・・型枠組立

壁部の型枠を組み立てます。（コンクリートを流し込む木枠）

★ポイント・・・型枠組立と同時に水抜きﾊﾟｲﾌﾟ配置していきます。

作業工程１１・・・壁コンクリート打設

（多くの場合が、直接ミキサー車からコンクリートを流し込めないため、コンクリートポンプ車を使用します。）

作業工程１２・・・型枠の取り外し（型枠解体）

所定のコンクリート養生期間（コンクリートが一定の強度まで固まる日数）経過後、型枠を取り外します。

背面側も足場、型枠を取り外し、不要な資材、残材を搬出します。

作業工程１３・・・止水コンクリート

一番下段の水抜きパイプの下まで土を埋戻し、止水コンクリート（雨水受け）を設けます。

作業工程１４・・・埋戻し（裏込め砕石）

擁壁背面に土を埋戻しながら、壁沿いに幅３０ｃｍ程度で裏込め砕石を埋めて行きます。
裏込め砕石とは、雨水などが浸透し水抜きパイプに流れるようにする排水層のことです。
最近は、裏込め砕石の代用品として、透水マットが多く利用されています。

作業工程１５・・・階段築造（埋戻し完了）

このケースの場合は、一例として階段を築造しています。
土の埋戻しが完了する直前に階段の下に、ライフライン（水道・下水・ガス）が敷設される場合がよくあります。

完成です。

この後、新築住宅の基礎工事がスタートします。

宅地造成規制法の目的…
建築行為の有無にかかわらず、宅地造成全般を対象に、土質に応じた擁壁や排水設備の設置など技術基準を明確にして、安全な宅地造成と災害に強いまちづくりを進めることを目的としています。
つまり、住宅敷地に限らず、駐車場や資材置場等、農地以外の土地の造成が、この法律の対象となります。

内容…
この法律は、ガケくずれ等が生じやすいと思われる区域を「規制区域」に指定し、その区域内で行われる宅地造成についての安全基準を定めており、対象となる工事は着工前に許可が必要となります。
